Phase, retour lampe, neutre : le câblage simple allumage sans erreur
Le câblage simple allumage sert à commander un seul point lumineux depuis un seul interrupteur. C’est le montage le plus courant dans une chambre, un couloir court, un cellier ou des WC. Son principe reste direct : l’interrupteur coupe la phase, tandis que le neutre et la terre vont au luminaire. Avant toute intervention, coupez le courant au tableau électrique et vérifiez l’absence de tension.
Comprendre le principe avant de toucher aux fils
Un interrupteur simple allumage n’alimente pas une lampe comme une prise alimente un appareil. Il agit sur le trajet de la phase. Quand l’interrupteur est fermé, le courant passe et la lampe s’allume. Quand il est ouvert, la phase est interrompue et la lampe s’éteint. Cette logique simple évite bien des erreurs au moment du branchement.
Les trois conducteurs à identifier
Dans un circuit d’éclairage classique, on retrouve trois familles de conducteurs. Le fil de phase arrive depuis le tableau ou une boîte de dérivation jusqu’à l’interrupteur. Le retour lampe repart de l’interrupteur vers le point lumineux. Le neutre rejoint directement la lampe, tout comme la terre si le luminaire en a besoin.
La phase est souvent rouge, marron ou noire, le neutre bleu, et la terre vert/jaune. Ces repères sont utiles, mais ils ne remplacent jamais une vérification avec un outil adapté, surtout dans une installation ancienne ou modifiée.
Pourquoi on ne coupe pas le neutre
Dans un montage correct, l’interrupteur coupe la phase et non le neutre. C’est une règle de sécurité simple : lampe éteinte, le point lumineux ne doit pas rester alimenté en phase. Un neutre coupé peut laisser croire que tout est hors tension alors que certaines parties du luminaire restent dangereuses au contact.
Schéma de câblage simple allumage, expliqué sans dessin compliqué
Le schéma électrique d’un interrupteur simple allumage se lit comme un trajet. La phase arrive sur la borne d’entrée de l’interrupteur, souvent marquée L. Le retour lampe repart depuis une borne de sortie, souvent marquée 1 ou par une flèche. Le neutre et la terre ne passent pas par l’interrupteur dans un montage simple standard.
| Élément du circuit | Raccordement habituel | Rôle |
|---|---|---|
| Phase | Sur la borne L de l’interrupteur | Alimente la commande |
| Retour lampe | De la borne 1 vers le luminaire | Envoie la phase commandée à la lampe |
| Neutre | Directement au luminaire | Permet le retour du courant |
| Terre | Directement au luminaire si nécessaire | Protège les personnes en cas de défaut |
Lecture du trajet électrique
On peut résumer le circuit ainsi : tableau électrique ou boîte de dérivation, phase vers l’interrupteur, sortie de l’interrupteur vers la lampe, neutre de la lampe vers le circuit, terre raccordée à la masse du luminaire si celui-ci possède une borne de terre. Cette lecture aide à éviter l’erreur fréquente qui consiste à vouloir faire passer tous les fils par l’interrupteur.
Le circuit fonctionne comme un simple passage commandé. La phase arrive, l’interrupteur ouvre ou ferme le trajet, puis la lampe reçoit l’alimentation. Le neutre, lui, reste sur le chemin de retour. C’est ce point qui rend le schéma lisible et qui explique pourquoi un câblage simple allumage reste plus direct qu’un va-et-vient.
Matériel et étapes pour réaliser le branchement

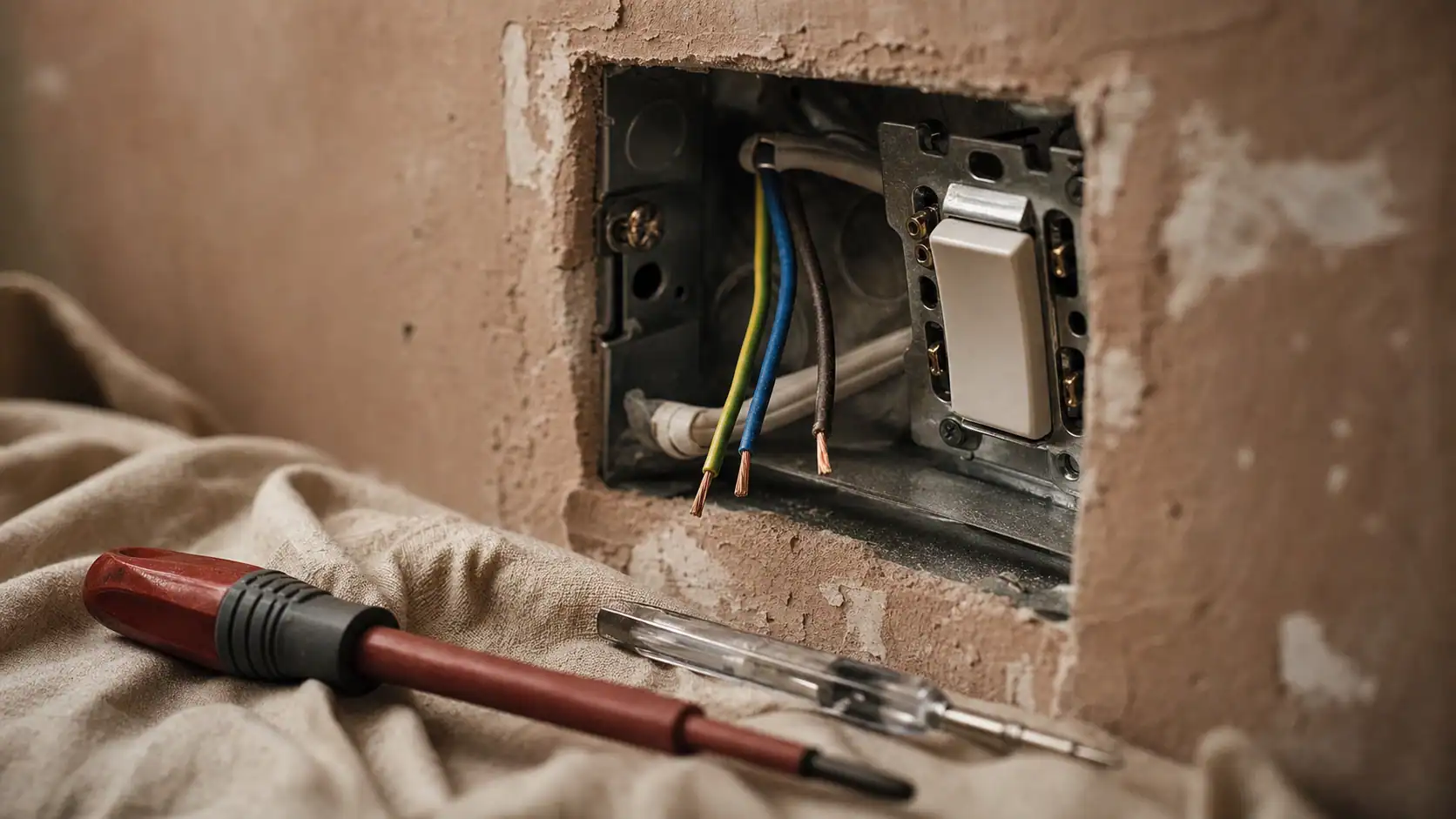

Un câblage simple allumage demande peu de matériel, mais chaque élément doit être adapté à une installation électrique domestique conforme. Il faut notamment un interrupteur simple, une boîte d’encastrement ou un boîtier en applique, des conducteurs adaptés au circuit d’éclairage, des connecteurs si une dérivation est nécessaire, un tournevis isolé et un testeur de tension. Un matériel propre et bien dimensionné limite les défauts de contact.
Préparer l’intervention
La première étape consiste à couper le disjoncteur concerné, ou l’alimentation générale si le circuit n’est pas clairement identifié. Ensuite, vérifiez l’absence de tension sur les conducteurs. Cette vérification n’est pas une formalité : un mauvais repérage au tableau ou une installation ancienne peut laisser un fil sous tension alors que l’on pense travailler en sécurité.
Il faut aussi observer l’espace disponible dans la boîte. Des fils trop courts, écrasés ou dénudés sur une longueur excessive augmentent les risques de mauvais contact. Si l’installation présente des couleurs incohérentes, des dominos anciens abîmés ou des traces de chauffe, mieux vaut suspendre l’intervention et demander un avis professionnel.
Raccorder l’interrupteur simple
- Coupez l’alimentation au tableau électrique.
- Contrôlez l’absence de tension sur les fils.
- Identifiez la phase d’arrivée et le retour lampe.
- Raccordez la phase sur la borne L de l’interrupteur.
- Raccordez le retour lampe sur la borne 1 ou la borne de sortie indiquée par le fabricant.
- Vérifiez que le neutre et la terre sont correctement raccordés au luminaire, sans passer par l’interrupteur simple classique.
- Replacez l’appareillage dans la boîte sans pincer les conducteurs.
- Remettez le courant et testez l’allumage.
Si la lampe ne s’allume pas, ne multipliez pas les essais au hasard. Coupez à nouveau le courant, puis contrôlez le serrage, l’identification de la phase et la continuité du retour lampe. Un branchement inversé ou mal serré peut provoquer un échauffement, un scintillement ou une panne intermittente.
Sécurité, norme NF C-15-100 et erreurs fréquentes
La norme NF C-15-100 encadre les installations électriques basse tension dans les logements. Pour un circuit d’éclairage, elle impose une logique de protection, de repérage et de mise en œuvre destinée à limiter les risques d’électrisation, de court-circuit, de surchauffe ou d’incendie. Même pour un montage simple, la conformité ne se résume pas à “la lampe s’allume”.
Les erreurs à éviter absolument
- Couper le neutre au lieu de la phase.
- Raccorder le retour lampe sur la mauvaise borne sans lire le marquage de l’interrupteur.
- Laisser des brins de cuivre apparents hors des bornes.
- Utiliser un interrupteur ou une boîte inadaptés à l’emplacement, notamment dans une pièce humide.
- Négliger la terre sur un luminaire qui doit être raccordé à la protection.
- Intervenir sans couper et vérifier l’absence de tension.
Un autre point de vigilance concerne les éclairages LED. Si une lampe LED clignote, reste faiblement allumée ou réagit mal à la commande, le problème peut venir du type d’interrupteur, d’un voyant intégré, d’un câblage parasite ou d’un défaut de raccordement. Il ne faut pas conclure trop vite que l’ampoule est en cause.
Quand faire appel à un électricien
Un particulier soigneux peut remplacer un interrupteur simple à l’identique s’il comprend le circuit et respecte les règles de sécurité. En revanche, il est préférable de contacter un électricien si vous créez une nouvelle ligne, si le tableau électrique est ancien, si les couleurs de fils ne sont pas fiables, si la terre est absente ou si l’installation doit être remise en conformité.
Le recours à un professionnel est aussi recommandé lorsqu’un interrupteur chauffe, grésille, déclenche le disjoncteur ou commande plusieurs points d’une manière peu claire. Ces signes peuvent révéler un défaut plus profond qu’un simple mauvais serrage.
Simple allumage, va-et-vient ou voyant témoin : ne pas confondre
Le simple allumage convient lorsqu’un seul interrupteur commande un seul point lumineux ou un groupe de luminaires allumés ensemble. Dès que l’on veut commander le même éclairage depuis deux endroits, par exemple en haut et en bas d’un escalier, il faut passer sur un circuit va-et-vient. Le câblage change alors, avec des conducteurs supplémentaires appelés navettes.
| Type de commande | Usage typique | Particularité de câblage |
|---|---|---|
| Simple allumage | Une commande pour une lampe | Phase sur L, retour lampe vers le luminaire |
| Va-et-vient | Deux commandes pour le même éclairage | Présence de navettes entre deux interrupteurs |
| Interrupteur à voyant témoin | Voir si la lampe est allumée depuis l’interrupteur | Le neutre doit parfois être raccordé à l’interrupteur |
| Double allumage | Commander deux éclairages séparés au même endroit | Deux retours lampe distincts |
Le cas particulier du voyant témoin
Un interrupteur à voyant témoin n’est pas un simple interrupteur lumineux décoratif. Son rôle est d’indiquer l’état du point lumineux, par exemple pour savoir depuis l’entrée si la lumière du garage, de la cave ou de l’extérieur est restée allumée. Selon le modèle, son câblage peut nécessiter le neutre dans la boîte d’interrupteur, ce qui n’est pas toujours prévu dans un simple allumage existant.
Avant d’acheter un appareillage, vérifiez donc le schéma fourni par le fabricant. Des gammes comme Legrand ou Schneider proposent différents mécanismes, mais le choix doit toujours correspondre au circuit réel : simple allumage, voyant témoin, va-et-vient ou double commande. Le bon réflexe consiste à choisir le matériel après avoir identifié les fils, et non l’inverse.
En résumé, un câblage simple allumage fiable repose sur une règle centrale : la phase arrive à l’interrupteur, le retour lampe repart vers le luminaire, le neutre et la terre vont directement à la lampe. Si ce principe est clair, le montage devient beaucoup plus lisible. Si un doute subsiste, la sécurité prime sur la rapidité : coupez, contrôlez, puis faites intervenir un professionnel lorsque l’installation sort du cas simple.
