Montage en dérivation : deux boucles, une panne isolée et un risque à connaître

Un montage en dérivation permet d’alimenter plusieurs récepteurs électriques sans les placer les uns à la suite des autres. Chaque lampe, moteur ou dipôle dispose de sa propre branche reliée au générateur. C’est ce principe qui explique pourquoi une lampe peut s’éteindre sans couper les autres, contrairement à ce qui se passe dans un montage en série.

Le principe du montage en dérivation, simplement

Un circuit en dérivation comporte au moins deux boucles. Le courant part du générateur, arrive à un point de séparation appelé nœud, puis se répartit dans plusieurs branches. Ces branches se rejoignent ensuite avant de revenir au générateur. On parle aussi de montage en parallèle, surtout dans un contexte plus technique.

Dans ce type de circuit, chaque dipôle peut être relié indépendamment au générateur. Une lampe placée dans une branche dérivée n’a donc pas besoin que le courant traverse une autre lampe pour fonctionner. C’est la différence essentielle avec le montage en série, où tous les récepteurs sont alignés dans une seule boucle.

Schéma simplifié : générateur, nœud de séparation, branche 1 avec lampe A, branche 2 avec lampe B, nœud de réunion, retour au générateur.

Branche principale, branches dérivées et nœuds

La branche principale contient le générateur, par exemple une pile dans une expérience scolaire. Les branches dérivées contiennent les récepteurs : lampes, moteurs, résistances ou autres dipôles. Les nœuds sont les points où le circuit se divise ou se rassemble. Pour reconnaître un montage en dérivation, il suffit souvent de repérer ces nœuds et de vérifier qu’il existe plusieurs chemins possibles pour le courant.

Une bonne manière de comprendre le circuit consiste à repérer l’ensemble formé par le générateur et les deux nœuds qui répartissent l’énergie. Autour de cet ensemble, les branches se développent comme des chemins secondaires. Cette lecture évite une erreur fréquente : croire qu’un circuit est en série parce que les composants sont dessinés sur une même ligne, alors que leurs bornes sont en réalité reliées aux mêmes deux points électriques.

Montage en série ou en dérivation : ce qui change vraiment

La comparaison avec le montage en série est indispensable, car les deux circuits peuvent utiliser les mêmes composants tout en ayant un comportement très différent. En série, le courant n’a qu’un seul chemin. En dérivation, il dispose de plusieurs chemins.

Pourquoi une lampe peut rester allumée

Dans un montage en dérivation, si une branche est ouverte, le courant ne circule plus dans cette branche, mais il peut encore circuler dans les autres. Par exemple, si une lampe grille dans une branche, une seconde lampe placée dans une autre branche peut rester allumée. Le circuit n’est pas entièrement interrompu, car les autres boucles restent fermées.

Cette propriété est l’un des avantages pratiques du montage en dérivation : il limite les pannes totales. C’est particulièrement utile lorsqu’on veut que plusieurs récepteurs fonctionnent indépendamment, comme plusieurs points lumineux commandés séparément ou des lampes montées sur une guirlande où chaque branche conserve son rôle.

Réaliser un circuit en dérivation avec une pile et deux lampes

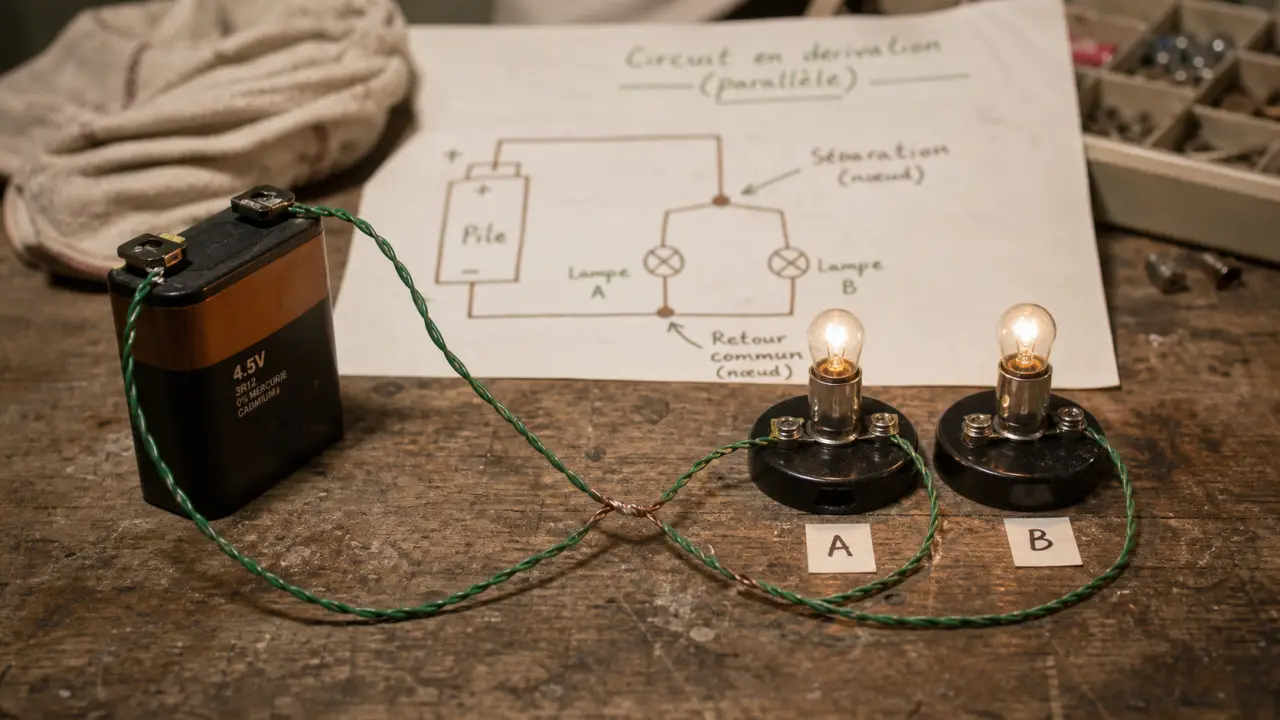

Pour comprendre concrètement le montage, on peut imaginer une expérience simple avec une pile, deux lampes et des fils de connexion. L’objectif n’est pas de brancher les lampes l’une à la suite de l’autre, mais de relier chaque lampe aux deux bornes du générateur par sa propre branche.

1. Relier la borne positive de la pile à un premier nœud de séparation.
2. Depuis ce nœud, créer deux chemins distincts : un vers la lampe A, un vers la lampe B.
3. Relier la sortie de chaque lampe à un second nœud de réunion.
4. Relier ce second nœud à la borne négative de la pile.
5. Vérifier que chaque lampe appartient à une boucle complète avec la pile.

On peut ajouter un interrupteur dans une seule branche pour commander uniquement la lampe de cette branche. Si l’interrupteur est ouvert, cette lampe s’éteint, mais l’autre peut rester alimentée. Si l’interrupteur est placé dans la branche principale, il commande alors l’ensemble du circuit.

Erreur fréquente : confondre dessin et connexion réelle

Un schéma électrique ne se lit pas comme un dessin décoratif. Deux fils qui semblent proches ne sont pas forcément connectés, et deux composants éloignés peuvent être reliés aux mêmes nœuds. Ce qui compte, ce sont les points de contact électriques. Pour identifier un montage en dérivation, demandez-vous si chaque récepteur est relié directement aux deux mêmes zones du circuit : le départ depuis le générateur et le retour vers le générateur.

Dans un exercice, une méthode efficace consiste à suivre le courant avec un doigt ou un crayon. Si vous pouvez tracer une boucle passant par la lampe A et le générateur, puis une autre boucle passant par la lampe B et le même générateur, vous êtes face à un circuit en dérivation.

Intensité, tension et conséquences techniques

Le montage en dérivation modifie la manière dont le courant est distribué. L’intensité du courant dans chaque branche ne dépend pas directement du nombre de récepteurs placés dans les autres branches. En revanche, le courant fourni par le générateur augmente avec le nombre de branches, car il doit alimenter davantage de chemins en parallèle.

Si deux lampes identiques sont branchées en dérivation sur une pile adaptée, elles peuvent briller normalement, car chacune dispose de sa propre boucle. Dans un montage en série, les mêmes lampes se partagent le fonctionnement du circuit d’une autre manière, ce qui peut modifier leur éclat selon le montage et les caractéristiques des composants.

Ce qui se passe quand on ajoute une branche

Ajouter une branche revient à offrir un chemin supplémentaire au courant. Le générateur doit donc fournir un courant total plus important. Cette idée est essentielle en pratique : un montage en dérivation donne de l’indépendance aux récepteurs, mais il demande aussi de vérifier que le générateur, les fils et les protections sont capables de supporter l’ensemble.

Dans une installation réelle, cette question devient un enjeu de sécurité. Il ne suffit pas qu’un appareil fonctionne : il faut que le circuit soit dimensionné pour l’intensité totale appelée. Pour les circuits domestiques, toute intervention sur le secteur doit être réalisée hors tension et, en cas de doute, confiée à une personne qualifiée.

Branche ouverte, court-circuit et règles de sécurité

Un montage en dérivation est pratique, mais il n’est pas sans risque. Deux situations doivent être bien comprises : la branche ouverte et le court-circuit. Elles n’ont pas du tout les mêmes conséquences.

• Branche ouverte : le courant ne circule plus dans cette branche, mais les autres branches peuvent continuer à fonctionner.
• Court-circuit dans une branche : le courant emprunte un chemin de très faible résistance, ce qui peut court-circuiter les dipôles et endommager le générateur.
• Ajout excessif de branches : le courant total demandé au générateur augmente, ce qui peut provoquer un échauffement si le circuit n’est pas adapté.

Pourquoi le court-circuit est plus dangereux qu’une panne simple

Quand une lampe grille et ouvre sa branche, le courant s’arrête seulement dans cette partie. Le reste du circuit peut continuer à fonctionner. En revanche, si une branche crée un court-circuit, elle offre au courant un trajet beaucoup plus direct que celui passant par les récepteurs. Dans ce cas, tous les dipôles peuvent être court-circuités et le générateur risque d’être endommagé.

Avant de réaliser un montage, même expérimental, il faut vérifier l’absence de fils qui relient directement les deux bornes du générateur sans récepteur entre les deux. Il est aussi préférable de commencer avec une alimentation basse tension, des composants adaptés et un schéma clair. En électricité, la simplicité du dessin ne doit jamais faire oublier la rigueur du branchement.

Le montage en dérivation est donc un circuit à plusieurs chemins, utile pour faire fonctionner des récepteurs de manière indépendante. Il se reconnaît à ses nœuds, ses branches et ses boucles multiples. Bien compris, il aide à analyser des schémas scolaires, à comparer les circuits et à repérer les situations à risque, notamment lors d’un court-circuit.
