Vous cherchez à comprendre comment concevoir ou lire un schéma technique de noue de toiture, sans négliger l’étanchéité ni les règles de l’art ? La noue représente l’un des ouvrages les plus délicats de la couverture, car elle concentre les eaux de ruissellement et exige une conception rigoureuse. Que vous soyez maître d’œuvre, couvreur ou simple particulier souhaitant contrôler la conformité de votre chantier, maîtriser les grands principes de dessin et de pose d’une noue en zinc, acier ou intégrée à des tuiles ou ardoises vous permettra de garantir l’étanchéité durable de votre toiture. Découvrez ici la structure, les éléments essentiels à prévoir et les erreurs courantes à éviter sur ce point singulier de la charpente.
Comprendre la noue de toiture et son rôle dans la conception
La noue constitue un élément structurant de la toiture dont le rôle principal est de canaliser les eaux pluviales provenant de deux versants convergents. Pour élaborer un schéma technique exploitable, il convient de saisir la fonction précise de chaque composant, de respecter les pentes minimales recommandées et d’assurer une parfaite cohérence avec les matériaux de couverture choisis. Cette compréhension préalable facilite grandement la lecture des plans et l’anticipation des difficultés de mise en œuvre.

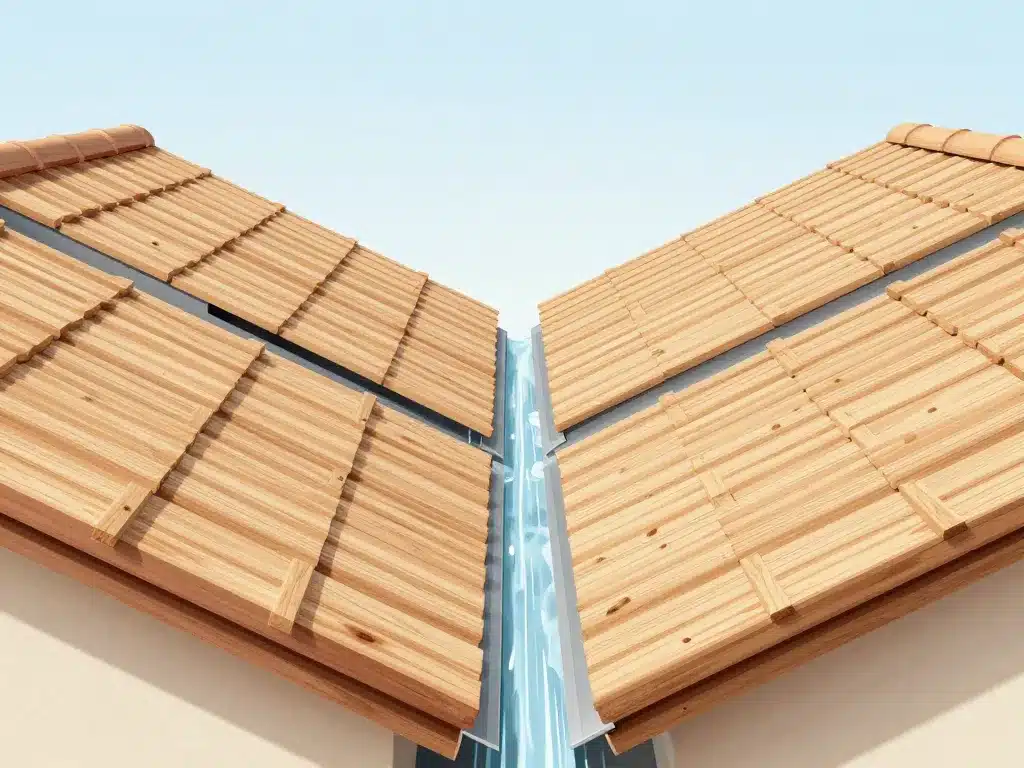

Comment fonctionne concrètement une noue de toiture sur un plan en coupe
La noue se matérialise par l’intersection de deux pans de toiture formant un angle rentrant, créant ainsi un canal naturel d’évacuation des eaux. Sur un schéma en coupe, vous identifiez plusieurs couches superposées : la structure porteuse composée de chevrons et de voliges, la noue métallique ou souple assurant l’étanchéité, et enfin les tuiles ou ardoises soigneusement découpées pour s’adapter au profil. L’ensemble doit garantir un écoulement sans stagnation tout en préservant la continuité de l’écran sous-toiture et de l’isolation thermique. Un schéma correctement établi montre ces différentes strates avec leurs épaisseurs respectives et les points de jonction critiques.
Différence entre noue ouverte, fermée et encaissée sur votre toiture
La typologie des noues influence directement leur représentation graphique et leur mise en œuvre. Une noue ouverte laisse apparaître le matériau d’étanchéité (zinc, acier, aluminium), les éléments de couverture étant taillés en retrait de part et d’autre de l’axe central. Cette configuration facilite l’écoulement et simplifie l’entretien. La noue fermée, quant à elle, présente des tuiles ou ardoises qui se rejoignent presque au centre de la noue, masquant en grande partie le métal sous-jacent et offrant un aspect esthétique plus homogène. Enfin, la noue encaissée se distingue par sa profondeur plus importante, généralement réalisée avec un bac ou une gorge métallique renforcée, particulièrement adaptée aux configurations où les volumes de toiture génèrent des concentrations d’eau importantes.
Pourquoi la noue est un point critique pour l’étanchéité de la toiture
La convergence des eaux de pluie et la multiplicité des jonctions entre matériaux font de la noue une zone à risque élevé d’infiltration. Un défaut minime dans le recouvrement des éléments, une pente insuffisante ou un dimensionnement inadapté peut provoquer des fuites rapides qui atteignent l’isolant et dégradent le support bois. Les DTU couverture encadrent précisément les largeurs minimales, les recouvrements obligatoires et les pentes à respecter selon les zones climatiques et les matériaux employés. Sur un schéma technique, ces valeurs normatives doivent apparaître clairement pour permettre un contrôle efficace lors de l’exécution.
Schéma technique d’une noue de toiture et éléments à représenter
Pour qu’un schéma technique de noue devienne un véritable outil de travail sur chantier, il doit préciser avec exactitude les coupes transversales, les recouvrements longitudinaux, les largeurs fonctionnelles et la nature exacte des matériaux employés. Que vous travailliez sur papier, en DWG ou via un logiciel de conception assistée, certains éléments sont absolument indispensables pour garantir la bonne exécution de l’ouvrage.
Les éléments indispensables à faire figurer sur un schéma de noue
Un schéma exploitable comporte plusieurs informations essentielles : l’axe géométrique de la noue clairement repéré, la largeur totale développée du matériau, la nature précise du métal utilisé (zinc prépatiné, acier galvanisé, aluminium) et son épaisseur en dixièmes de millimètre. Les pentes respectives des deux versants convergents doivent être indiquées en pourcentage ou en degrés, accompagnées de flèches montrant le sens d’écoulement. Le schéma mentionne également la position de l’écran sous-toiture avec ses raccordements, les lignes de fixation mécanique, et les points de jonction en partie basse avec le chéneau ou la descente d’eau pluviale. Cette complétude documentaire évite les imprécisions sources d’erreurs coûteuses.
Comment représenter coupes, recouvrements et pentes sur un dessin technique
La représentation en coupe transversale constitue le cœur du schéma de noue. La pente s’exprime en pourcentage ou en degrés, avec des flèches directionnelles matérialisant l’écoulement gravitaire des eaux. Les recouvrements entre lés de noue métallique se cotent en millimètres, en respectant scrupuleusement les valeurs minimales prescrites par les DTU selon la zone climatique d’implantation du bâtiment. Pour améliorer la lisibilité, utilisez des hachures ou des codes couleur différenciés pour distinguer l’isolant, le voligeage, l’écran hautement perméable à la vapeur (HPV) et la couverture proprement dite. Cette codification graphique facilite la lecture rapide par tous les intervenants du chantier.
Intégrer le matériau de couverture au détail de noue de toiture
Le type de couverture influence profondément la conception de la noue et sa représentation graphique. Pour des tuiles canal ou plates, le schéma doit préciser les découpes nécessaires et le retrait minimal par rapport à l’axe de noue, souvent complété par des accessoires spécifiques comme des tuiles de rive ou des pièces de raccordement. Dans le cas d’une couverture en ardoises naturelles, le plan mentionne le pureau (partie visible de l’ardoise), le recouvrement latéral entre éléments et la disposition en écailles progressives venant mourir sur la noue métallique. Ces précisions permettent au couvreur d’anticiper les découpes et d’optimiser la consommation de matériaux tout en garantissant l’étanchéité.
Règles de mise en œuvre, normes et conseils de pose en noue
Disposer d’un schéma technique précis ne suffit pas : la performance durable d’une noue repose sur le respect rigoureux des normes DTU, la maîtrise des paramètres dimensionnels et l’application d’un processus de pose méthodique. Cette section traduit les éléments théoriques du plan en gestes concrets sur le chantier.
Quelles pentes et largeurs respecter pour une noue selon les DTU
Les Documents Techniques Unifiés fixent des exigences précises en fonction de plusieurs paramètres. La pente minimale varie selon la zone climatique, la longueur cumulée des versants convergeant vers la noue et le type de matériau de couverture. Pour une toiture en tuiles mécaniques en zone tempérée, une pente d’au moins 30% est généralement requise, tandis que les ardoises peuvent tolérer des pentes plus faibles dans certaines configurations. La largeur de la noue métallique doit augmenter proportionnellement à la longueur des versants : une noue recevant les eaux d’une surface de plus de 100 m² nécessitera une largeur développée supérieure à celle d’une configuration plus modeste. Ces dimensions ne sont pas arbitraires mais conditionnent directement la capacité d’évacuation et donc la pérennité de l’ouvrage.
Ordre de pose type pour une noue en zinc sur charpente traditionnelle
La mise en œuvre suit une séquence logique et progressive. On débute par la réalisation d’un support continu, généralement en voliges rabotées ou en panneaux de bois dérivés, créant une surface plane et stable. La bande de noue en zinc, préalablement formée en atelier ou sur chantier selon le profil requis, est ensuite positionnée et fixée conformément aux prescriptions du fabricant et du DTU. Les relevés latéraux sont plaqués contre la charpente avec des fixations adaptées, en veillant à ne jamais perforer le fond de la noue. La mise en place des tuiles ou ardoises s’effectue progressivement de bas en haut, chaque élément étant découpé avec précision pour respecter le retrait par rapport à l’axe de noue défini sur le schéma. Le respect scrupuleux des recouvrements dessinés sur le plan évite les remontées capillaires, fréquentes lorsque les tolérances ne sont pas appliquées.
Limiter les risques de fuite en noue : erreurs fréquentes à éviter absolument
Certaines malfaçons reviennent régulièrement sur les chantiers et compromettent l’étanchéité. Parmi les erreurs classiques, on trouve les coupes de tuiles trop proches de l’axe central de la noue, réduisant la capacité d’évacuation et favorisant les débordements. La plantation de pointes ou vis dans le fond de la noue crée des perforations qui deviennent autant de points d’infiltration. L’absence de jeu de dilatation pour le zinc ou l’écrasement des relevés latéraux par la couverture génèrent des contraintes mécaniques sources de fissures à moyen terme. Un contrôle systématique de conformité entre le détail de noue figurant sur le plan et la réalisation effective sur toiture permet d’identifier ces écarts avant qu’ils ne se transforment en pathologies coûteuses.
Adapter le schéma de noue à chaque type de toiture et de chantier
Chaque projet présente des spécificités qui nécessitent d’ajuster le schéma technique de référence. Toiture neuve en tuiles mécaniques, rénovation partielle sur ardoises anciennes ou complexe architectural avec multiples convergences imposent des adaptations graphiques et techniques pour maintenir la cohérence entre conception et réalisation.
Noue de toiture en tuiles ou ardoises : quels ajustements prévoir au dessin
Les tuiles mécaniques à emboîtement exigent souvent des accessoires propriétaires de noue, parfois intégrés dans les gammes des fabricants. Le schéma doit référencer précisément ces produits par leur appellation commerciale et leur code article pour éviter toute confusion lors de la commande. Pour les ardoises naturelles ou fibres-ciment, le plan précise le format des éléments (40×24 cm, 32×22 cm…), le pureau adopté et la méthode de taille des pièces en rive de noue afin d’éviter les ardoises trop étroites qui perdent en résistance mécanique. Cette adaptation fine au matériau garantit une pose fluide et limite considérablement les reprises sur site.
Comment traiter une noue en rénovation avec ancienne couverture existante
Les chantiers de rénovation présentent des contraintes particulières liées à l’hétérogénéité des supports et aux différences d’épaisseur entre ancienne et nouvelle couverture. Le schéma technique doit alors anticiper les reprises ponctuelles de voliges, intégrer des calages compensatoires et détailler les raccords avec les parties conservées de l’ancienne noue ou des tuiles existantes. La représentation graphique de ces zones de transition évite les improvisations sur place, souvent sources de défauts d’étanchéité ultérieurs. Il est également recommandé de photographier l’existant et d’annoter le plan avec les particularités constatées lors du diagnostic préalable.
Faut-il renforcer le schéma de noue pour les zones à fort ruissellement
Sur les toitures complexes où plusieurs versants convergent vers une même noue, la concentration d’eau atteint des niveaux très supérieurs à une configuration simple. Le détail technique peut alors prévoir une augmentation de la largeur développée de la noue métallique, le recours à un matériau de section renforcée ou l’installation d’un raccordement direct vers un chéneau surdimensionné ou une descente d’eau pluviale de diamètre supérieur. Ces renforcements structurels doivent figurer explicitement sur le schéma avec leurs côtes et spécifications, permettant de justifier les choix techniques auprès du maître d’ouvrage et d’assurer la durabilité de la toiture face aux sollicitations climatiques intensives.
Maîtriser le schéma technique d’une noue de toiture représente bien plus qu’un simple exercice de dessin : c’est garantir l’étanchéité durable de l’un des points les plus sensibles de la couverture. En intégrant les principes de conception, les exigences normatives et les bonnes pratiques de mise en œuvre dans vos plans, vous assurez la cohérence entre intention architecturale et réalité constructive. Que vous interveniez sur une construction neuve ou une rénovation, prenez le temps de détailler précisément ces ouvrages singuliers pour éviter les pathologies futures et garantir la pérennité de votre toiture.
