Le plan de masse est la pièce centrale de tout dossier d’urbanisme. Qu’il s’agisse d’une construction neuve, d’une extension ou de l’installation d’une piscine, ce document graphique offre une vue aérienne précise de votre terrain. Il ne se limite pas à localiser la maison : il traduit visuellement le respect des règles du Plan Local d’Urbanisme (PLU) et confirme la faisabilité technique du projet. Pour les services instructeurs de la mairie, c’est l’outil de contrôle principal pour valider l’emprise au sol et l’insertion du projet dans son environnement.
Le plan de masse : pilier de votre dossier d’urbanisme

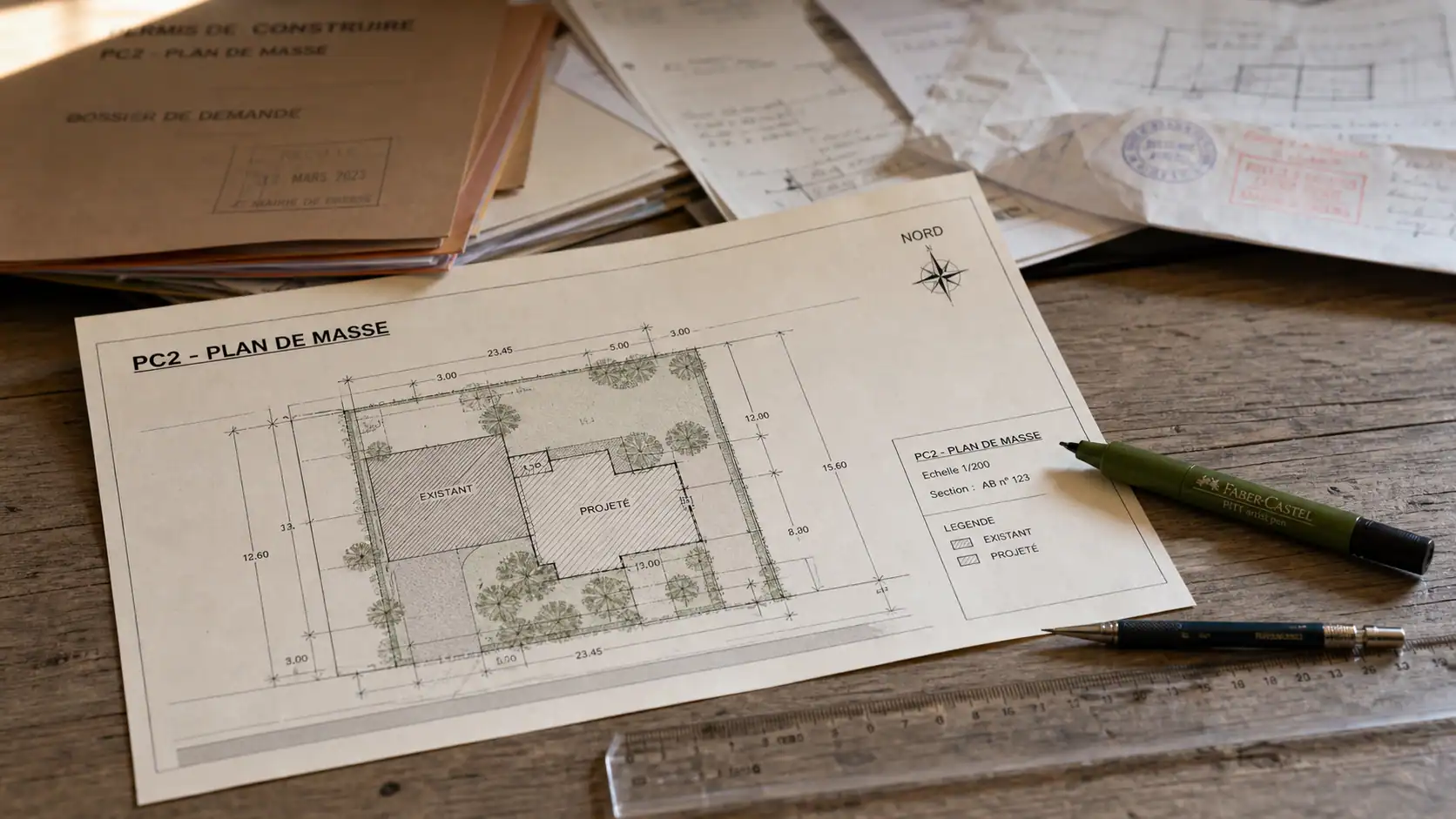

Dans le jargon administratif, le plan de masse est désigné par les codes PC2 pour un permis de construire ou DP2 pour une déclaration préalable. Son rôle dépasse la simple illustration : il sert de base légale pour vérifier que votre projet respecte les règles de mitoyenneté et de sécurité.
Testez vos connaissances sur le plan de masse
Une vision globale à l’échelle du terrain
Contrairement au plan de situation qui localise le terrain dans la commune, le plan de masse zoome sur la parcelle. Il permet de visualiser l’organisation spatiale : les zones bâties, les espaces verts, les accès et les réseaux. Cette précision permet à l’administration de juger si la distance entre votre nouvelle terrasse et la clôture du voisin est conforme aux exigences locales.
La distinction entre l’existant et le projeté
Pour être recevable, votre dossier doit présenter deux versions du plan de masse. Le premier illustre l’état actuel du terrain avant travaux, tandis que le second projette les modifications futures. Cette dualité permet aux instructeurs de mesurer l’impact réel de la construction sur la perméabilité des sols et la densité urbaine. L’omission de l’un de ces deux états est une cause fréquente de demande de pièces complémentaires, ce qui retarde votre chantier de plusieurs semaines.
Le contenu technique indispensable pour éviter un refus
Réaliser un plan de masse demande de la rigueur, car chaque trait possède une signification juridique. Pour garantir la conformité de votre document, plusieurs éléments doivent y figurer de manière lisible.
Une subtilité technique concerne la gestion des volumes. Pour que l’instructeur comprenne l’articulation des masses, il est judicieux de représenter les décrochés de façade et les variations de toiture. En indiquant clairement les parties en retrait et les avancées, vous démontrez une maîtrise de l’insertion paysagère qui rassure les services de l’urbanisme sur la qualité esthétique de l’ouvrage.
Les mesures et les limites parcellaires
Le plan doit être coté dans les trois dimensions. Vous devez indiquer les distances exactes entre les constructions et les limites séparatives, comme les clôtures ou les murs mitoyens. Les dimensions de la parcelle, tirées du relevé cadastral ou d’un plan de géomètre, doivent être reportées avec exactitude. L’échelle utilisée est généralement comprise entre 1/100e et 1/500e selon la taille du projet.
L’orientation et les accès aux réseaux
La flèche du Nord est obligatoire pour situer le terrain par rapport à l’ensoleillement. Le plan de masse doit également faire apparaître les points de raccordement aux réseaux publics : eau potable, électricité, gaz et assainissement. Si vous créez une nouvelle entrée de garage, les modalités d’accès depuis la voie publique doivent être dessinées, incluant les rayons de courbure nécessaires pour les véhicules de secours.
Voici les éléments obligatoires à vérifier avant le dépôt :
| Élément à inclure | Description technique | Importance pour la mairie |
|---|---|---|
| Échelle et orientation | Indication du Nord et échelle graphique | Vérification des ombres et distances |
| Limites de propriété | Tracé précis des bornes et clôtures | Respect du code civil et du PLU |
| Emprise au sol | Surface projetée des constructions | Calcul de la densité et taxe d’aménagement |
| Altimétrie | Cotes de niveau du terrain | Gestion des eaux pluviales et insertion |
| Plantations | Arbres à maintenir ou supprimer | Respect du coefficient de biotope |
Comment réaliser un plan de masse conforme ?
Selon l’ampleur de vos travaux, vous avez plusieurs options. Si la loi impose le recours à un architecte pour les projets dépassant 150 m² de surface de plancher, il est recommandé de se faire accompagner pour des projets plus modestes afin de sécuriser l’obtention du permis.
L’option « Self-made » : outils et précautions
Pour une petite extension ou un abri de jardin, vous pouvez réaliser le plan vous-même. Utilisez des logiciels de CAO gratuits ou des outils en ligne dédiés à l’urbanisme. La source principale de données est le site cadastre.gouv.fr, qui permet d’extraire un fond de plan. Attention : le cadastre n’a qu’une valeur fiscale. Pour une précision millimétrée, seul le plan de bornage d’un géomètre-expert fait foi.
Le recours à un professionnel de l’urbanisme
Passer par un dessinateur ou un architecte garantit que le plan respecte les conventions graphiques attendues par les instructeurs, comme les épaisseurs de traits et les légendes normalisées. Un professionnel saura interpréter le règlement du PLU pour optimiser votre projet. Il pourra ajuster la hauteur au faîtage ou la gestion des eaux de pluie directement sur le plan pour qu’il soit inattaquable.
Les erreurs classiques qui bloquent les projets en mairie
Certains détails entraînent un rejet systématique du dossier. La rigueur est votre meilleure alliée face à l’administration.
- L’oubli des bâtiments voisins : Le plan de masse ne doit pas s’arrêter aux limites de votre terrain. Il est indispensable de représenter les façades et les toitures des habitations mitoyennes pour que l’instructeur évalue l’insertion du projet.
- Les cotes manquantes : Chaque distance par rapport aux limites doit être inscrite. Si l’instructeur doit deviner une mesure, il demandera une pièce complémentaire.
- La confusion entre surface de plancher et emprise au sol : Sur le plan de masse, c’est l’emprise au sol qui compte. Elle inclut les débords de toiture soutenus par des poteaux, les terrasses surélevées et les carports.
- Le manque de lisibilité : Un plan trop chargé, avec des écritures trop petites ou des couleurs inadaptées à l’impression, peut être jugé irrecevable.
Le cas particulier des réseaux et de l’assainissement
Pour les terrains non desservis par le tout-à-l’égout, le plan de masse doit localiser le dispositif d’assainissement non collectif et sa zone d’épandage. Ces éléments occupent une surface importante et sont soumis à des distances de sécurité strictes vis-à-vis des arbres et des limites de propriété. Ne pas les anticiper peut rendre votre terrain inconstructible.
Le plan de masse est le contrat graphique que vous passez avec la collectivité. En y apportant le soin nécessaire, en respectant les échelles et en fournissant une légende exhaustive, vous réduisez le risque de voir votre projet stagner en mairie. Vérifiez chaque cote et, au moindre doute, sollicitez un conseil lors des permanences de l’architecte conseil en mairie.
