Installer une VMC simple flux dans votre logement ne s’improvise pas, et tout commence par un schéma clair. Ce document technique vous montre d’un coup d’œil l’emplacement du caisson extracteur, le parcours des gaines, la position des bouches d’extraction et les entrées d’air. En vous appuyant sur ce plan, vous comprenez rapidement le fonctionnement global, évitez les erreurs de pose et assurez un renouvellement d’air efficace. Que vous souhaitiez raccorder vous-même votre système ou simplement vérifier le travail d’un artisan, savoir lire et interpréter un schéma de VMC simple flux vous donne les clés d’une installation performante et conforme. Voyons ensemble comment décrypter ces représentations, identifier les composants essentiels et adapter le schéma à la réalité de votre habitation.
Principe d’une VMC simple flux et lecture du schéma
Avant de dérouler les gaines ou de fixer les bouches, il est indispensable de saisir le fonctionnement global de la VMC simple flux. Le schéma représente ce mécanisme de ventilation sous forme de plan simplifié : vous y voyez le trajet de l’air, l’emplacement des éléments principaux et les connexions entre eux. Cette vue d’ensemble devient votre carte routière pour éviter les approximations sur le chantier, limiter les nuisances sonores et maîtriser l’humidité dans toutes les pièces.
Comment fonctionne une VMC simple flux sur un schéma de base
Sur un schéma de VMC simple flux, le principe est toujours identique : un caisson extracteur central aspire l’air vicié des pièces humides et le rejette à l’extérieur. Vous repérez facilement les bouches installées en cuisine, salle de bains et WC, reliées au caisson par des gaines souples ou rigides. L’air neuf pénètre naturellement dans le logement via des entrées d’air, généralement situées au-dessus des fenêtres du séjour et des chambres. Cette circulation continue crée une légère dépression qui force l’air frais à traverser les pièces de vie, puis à se diriger vers les zones humides avant d’être évacué. Le schéma matérialise ce parcours par des flèches ou des symboles spécifiques.
Les composants incontournables qui apparaissent sur un schéma de VMC
Un schéma complet de VMC simple flux fait apparaître plusieurs éléments indispensables. Le caisson de ventilation figure en position centrale, souvent dans les combles. Les bouches d’extraction, représentées par des cercles ou carrés selon les plans, marquent les points d’aspiration dans chaque pièce humide. Les gaines, dessinées en traits pleins ou pointillés, relient les bouches au caisson. La sortie toiture ou façade est clairement identifiée, tout comme les entrées d’air dans les pièces de vie. Certains schémas détaillent également le raccordement électrique, avec le tableau de distribution et l’interrupteur de commande. Négliger l’un de ces composants compromet l’équilibre du système et réduit son efficacité.

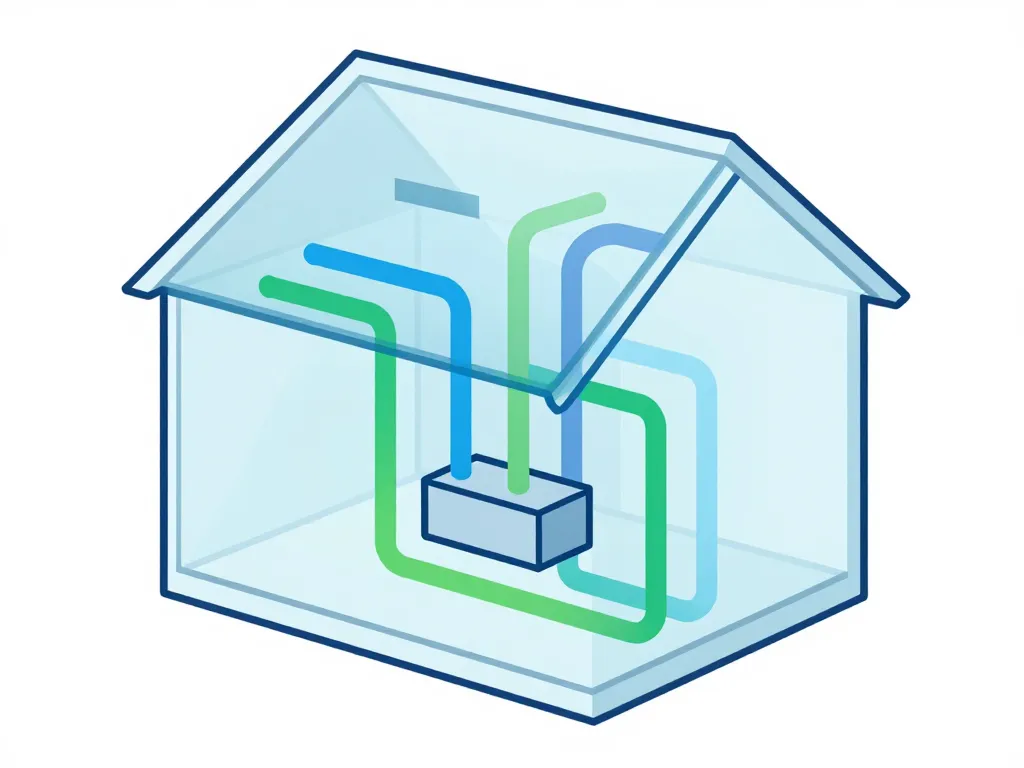

Trajet de l’air dans le logement : comment le visualiser clairement
Pour bien lire un schéma de VMC simple flux, imaginez le parcours de l’air comme un circuit fermé. L’air frais entre par le séjour ou les chambres via les entrées d’air hygroréglables ou autoréglables. Il circule ensuite sous les portes intérieures grâce au détalonnage, puis atteint les pièces humides où les bouches l’aspirent. Le caisson collecte tous ces flux, les mélange et les expulse à l’extérieur par un conduit unique. Cette dépression continue garantit un renouvellement constant de l’atmosphère intérieure. En suivant ce parcours sur le schéma, vous identifiez les zones sensibles où l’air risque de stagner et les points où les gaines doivent être dimensionnées pour supporter les débits nécessaires.
Types de VMC simple flux et variantes de schémas courants
Tous les schémas de VMC simple flux ne se ressemblent pas. Selon le modèle choisi et la configuration du logement, vous observerez des différences notables dans la représentation des bouches, des entrées d’air et du tracé des gaines. Connaître ces variantes vous aide à sélectionner le système adapté à votre situation, tout en anticipant les contraintes techniques et budgétaires. C’est aussi l’occasion de comprendre pourquoi certains réseaux comportent plus de détails que d’autres.
VMC simple flux autoréglable et hygroréglable : quelles différences visibles sur schéma
Sur un schéma de VMC autoréglable, les bouches et entrées d’air sont représentées de manière standard, avec des débits fixes. Les symboles restent simples, car le système fonctionne en permanence au même régime. À l’inverse, un schéma de VMC hygroréglable mentionne des bouches hygro et des entrées d’air spécifiques, souvent notées « hygro A » ou « hygro B ». Ces éléments modulent automatiquement le débit en fonction du taux d’humidité, ce qui permet de réduire les pertes thermiques. Le schéma peut alors indiquer des plages de débit variables et préciser le type de capteur intégré. Cette distinction visuelle vous oriente vers un dimensionnement plus précis et une meilleure performance énergétique.
Schéma de VMC simple flux pour maison individuelle et pour appartement
Dans une maison, le schéma de VMC simple flux montre généralement le caisson installé dans les combles, avec un rejet vertical en toiture. Les gaines descendent vers les pièces humides situées aux étages inférieurs, ce qui demande une planification soignée du parcours et de l’accessibilité. En appartement, le schéma diffère : le caisson se loge souvent dans un faux plafond, un placard technique ou une gaine collective. La sortie d’air peut se faire en façade ou via une gaine commune de l’immeuble. Cette configuration impacte directement la longueur des conduits et les percements nécessaires, éléments que le schéma doit clairement identifier pour faciliter la pose.
Quand un schéma de VMC simple flux devient-il insuffisant et trop simpliste
Certains schémas commerciaux très épurés se limitent à montrer le principe général, sans préciser les pentes de gaines, les diamètres exacts ou les distances maximales. Ils servent à comprendre le concept, mais restent insuffisants pour une installation conforme aux normes. Dès que vous passez en phase chantier, il est indispensable de disposer d’un plan détaillé, adapté à votre logement spécifique. Ce document doit indiquer les débits, les percements, les fixations et les accessibilités pour la maintenance. Un schéma trop basique peut conduire à des erreurs coûteuses, comme des gaines écrasées ou des bouches mal positionnées.
Lecture détaillée d’un schéma de VMC simple flux pour l’installation
Passer du schéma théorique à la pose réelle demande une bonne compréhension de chaque élément représenté. Cette étape est cruciale pour garantir une installation performante, silencieuse et accessible pour l’entretien. Le schéma devient alors un véritable guide pratique, que vous pouvez annoter et adapter aux contraintes rencontrées sur le terrain. Voyons comment exploiter chaque détail pour réussir votre chantier.
Comment positionner les bouches d’extraction en suivant le schéma de principe
Le schéma indique généralement les bouches d’extraction en partie haute des pièces humides, souvent au plafond. En cuisine, privilégiez un emplacement à l’opposé des plaques de cuisson pour éviter d’aspirer directement les graisses et de colmater prématurément le filtre. Dans la salle de bains, la bouche doit couvrir efficacement la zone de douche ou baignoire, sans créer de courant d’air désagréable sur les occupants. Pour les WC, une position centrale suffit. Le schéma vous donne ces repères, mais vérifiez toujours la hauteur sous plafond et la présence de poutres ou de gaines techniques qui pourraient gêner la pose. Une bouche bien placée améliore l’extraction et réduit les risques de condensation.
Implantation du caisson de VMC simple flux et tracé des gaines
Sur le schéma, le caisson figure en position centrale pour minimiser les longueurs de gaines et équilibrer les débits. En pratique, il est souvent suspendu dans les combles ou fixé dans un local technique, isolé des pièces de vie pour limiter les nuisances sonores. Les gaines partent du caisson vers chaque bouche en suivant un tracé le plus rectiligne possible. Évitez les coudes brusques, qui augmentent les pertes de charge et le bruit. Le schéma doit préciser le diamètre des gaines, généralement entre 80 et 125 mm selon les débits. Une légère pente descendante vers le caisson permet d’évacuer les condensats sans qu’ils stagnent dans les conduits. Pensez à prévoir des colliers de fixation tous les mètres pour maintenir les gaines bien tendues.
Raccordement extérieur et évacuation de l’air vicié en toute sécurité
Le schéma représente toujours une sortie d’air unique, débouchant en toiture ou en façade. Cette évacuation doit respecter les règles locales d’urbanisme et se situer à distance des fenêtres, prises d’air et mitoyennetés pour éviter toute recirculation. Un chapeau de toit ou une grille anti-pluie protège le conduit des infiltrations d’eau et des intrusions d’animaux. Le rejet ne doit jamais se faire dans un conduit de cheminée existant, au risque de créer des dysfonctionnements graves. Sur le schéma, vérifiez que la sortie est bien orientée pour tenir compte des vents dominants. Un bon dimensionnement du conduit d’évacuation garantit un tirage optimal et évite les refoulements d’air lors des périodes de forte pluie ou de gel.
Conseils pratiques, normes et erreurs fréquentes liées au schéma VMC
Même en disposant d’un schéma précis, certaines erreurs courantes peuvent compromettre l’efficacité de votre VMC simple flux. Cette dernière partie rassemble les points de vigilance, les références normatives et les astuces de terrain pour sécuriser votre projet. Que vous installiez vous-même le système ou que vous supervisiez un professionnel, ces conseils vous aideront à éviter les pièges habituels.
Quelles normes et recommandations suivre pour une VMC simple flux conforme
En France, les débits d’extraction minimaux sont définis par le DTU 68.3 et les arrêtés relatifs à la ventilation des logements. Le schéma doit respecter ces exigences, notamment sur le nombre de bouches par pièce et le dimensionnement des gaines. Par exemple, une cuisine nécessite un débit minimal de 75 m³/h en autoréglable, une salle de bains 15 m³/h, et des WC 15 m³/h également. Ces valeurs sont portées à 90 m³/h en débit de pointe pour certaines configurations. Les avis techniques des fabricants précisent aussi les distances maximales entre caisson et bouches, ainsi que les sections de conduits à respecter. Se référer à ces documents vous assure une installation conforme et éligible aux aides financières éventuelles.
Erreurs typiques entre schéma et réalisation à éviter absolument
L’oubli des entrées d’air est l’erreur la plus fréquente, même si elles figurent sur le schéma. Sans apport d’air neuf suffisant, le système fonctionne mal et crée des dépressions excessives, avec claquement de portes et inconfort. Négliger l’accessibilité du caisson complique aussi la maintenance : nettoyage des filtres et changement du moteur deviennent difficiles. Les gaines trop longues, écrasées dans les combles ou mal isolées réduisent les performances et augmentent les déperditions thermiques. Enfin, une mauvaise étanchéité des raccords entre gaines et bouches provoque des fuites d’air parasites, qui nuisent à l’équilibre du réseau. Vérifiez chaque point du schéma sur le terrain avant de finaliser l’installation.
Comment adapter un schéma standard de VMC simple flux à votre logement
Un schéma générique constitue une base solide, mais doit être ajusté à la surface de votre logement, au nombre de pièces et aux contraintes architecturales. Commencez par relever les distances réelles entre le caisson et chaque bouche, puis vérifiez la faisabilité du passage des gaines. Si les combles sont encombrés, envisagez un tracé alternatif ou un caisson déporté dans un placard technique. Adaptez le diamètre des gaines en fonction des débits calculés pour chaque pièce. En cas de configuration atypique, comme une mezzanine ou une verrière, repositionnez les entrées d’air pour garantir un balayage efficace de l’ensemble du volume. Faire valider votre adaptation par un professionnel certifié RGE limite les risques de dysfonctionnement et vous ouvre droit aux primes énergétiques.
Comprendre et exploiter un schéma de VMC simple flux transforme votre projet d’installation en démarche maîtrisée. Ce document technique vous révèle le fonctionnement du système, l’emplacement optimal de chaque composant et les précautions à prendre pour un résultat durable. Que vous optiez pour une VMC autoréglable ou hygroréglable, en maison ou en appartement, le schéma reste votre meilleur allié pour anticiper les difficultés et respecter les normes. En suivant les conseils pratiques évoqués ici, vous évitez les erreurs classiques et assurez un renouvellement d’air efficace, gage de confort et de santé dans votre habitation.
